Wenn es um die Wartung und Reparatur von Industrieanlagen geht, ist der Austausch der Packung eines DN15-Absperrschiebers eine Aufgabe, die Präzision und Wissen erfordert. Als zuverlässiger Lieferant von DN15-Absperrschiebern habe ich aus erster Hand erfahren, wie wichtig dieser Prozess für die Gewährleistung der optimalen Leistung des Ventils ist. In diesem Blogbeitrag führe ich Sie Schritt für Schritt durch den Austausch der Packung eines DN15-Absperrschiebers und gebe Ihnen dabei Einblicke und Tipps.
Den DN15-Absperrschieber verstehen
Bevor wir uns mit dem Austausch der Packung befassen, ist es wichtig, den DN15-Absperrschieber selbst zu verstehen. Mit „DN15“ ist der Nenndurchmesser des Ventils gemeint, der etwa 15 Millimeter beträgt. Absperrschieber werden in verschiedenen Branchen häufig zur Steuerung des Flusses von Flüssigkeiten und Gasen eingesetzt. Sie funktionieren, indem sie ein Tor anheben oder absenken, um den Durchfluss entweder zuzulassen oder zu blockieren.
Die Packung in einem Absperrschieber spielt eine entscheidende Rolle bei der Verhinderung von Leckagen rund um den Ventilschaft. Im Laufe der Zeit kann sich die Packung aufgrund von Faktoren wie Reibung, Temperaturschwankungen und Chemikalieneinwirkung abnutzen. In diesem Fall muss die Packung ausgetauscht werden, um die Integrität und Funktionalität des Ventils aufrechtzuerhalten.
Benötigte Werkzeuge und Materialien
Um die Packung eines DN15-Absperrschiebers auszutauschen, benötigen Sie folgende Werkzeuge und Materialien:
- Verstellbarer Schraubenschlüssel
- Stopfbuchsenschlüssel
- Packungsmaterial (z. B. Graphit- oder PTFE-Packung)
- Schutzbrille
- Handschuhe
- Reinigungslösungsmittel
- Lappen
Schritt-für-Schritt-Anleitung zum Austausch der Packung
Schritt 1: Schließen Sie das Ventil und isolieren Sie das System
Bevor mit Arbeiten am Ventil begonnen wird, ist es wichtig, das Ventil zu schließen und das System zu isolieren, um mögliche Lecks oder Unfälle zu verhindern. Stellen Sie sicher, dass der Druck im System entlastet wird, indem Sie ein nachgeschaltetes Ventil öffnen oder ein Druckentlastungsgerät verwenden.
Schritt 2: Entfernen Sie die Stopfbuchse
Lösen Sie die Muttern an der Stopfbuchse mit einem verstellbaren Schraubenschlüssel oder einem Stopfbuchsenschlüssel. Entfernen Sie vorsichtig die Stopfbuchse und legen Sie sie beiseite. Achten Sie darauf, bei diesem Vorgang weder die Stopfbuchse noch den Ventilschaft zu beschädigen.
Schritt 3: Entfernen Sie die alte Verpackung
Sobald die Stopfbuchse entfernt ist, können Sie auf die alte Packung zugreifen. Verwenden Sie ein kleines Werkzeug wie einen Schraubenzieher oder ein Werkzeug zum Entfernen der Dichtung, um die alte Dichtung vorsichtig aus dem Verpackungskarton zu entfernen. Entfernen Sie unbedingt das gesamte alte Verpackungsmaterial, um eine ordnungsgemäße Abdichtung mit der neuen Verpackung sicherzustellen.
Schritt 4: Reinigen Sie die Stopfbuchse und den Ventilschaft
Reinigen Sie nach dem Entfernen der alten Packung die Packung und den Ventilschaft mit einem Reinigungsmittel und einem Lappen. Dadurch werden Schmutz, Ablagerungen oder alte Packungsrückstände entfernt, die die Leistung der neuen Packung beeinträchtigen könnten. Stellen Sie sicher, dass die Stopfbuchse und der Ventilschaft vollständig trocken sind, bevor Sie fortfahren.
Schritt 5: Installieren Sie die neue Verpackung
Schneiden Sie das neue Verpackungsmaterial je nach Größe des Verpackungskartons in entsprechende Längen. Platzieren Sie zunächst den ersten Packungsring am Boden des Stopfbuchskastens und stellen Sie sicher, dass er genau um den Ventilschaft passt. Drücken Sie die Dichtung vorsichtig mit einem Packwerkzeug oder einem flachen Gegenstand fest. Wiederholen Sie diesen Vorgang für jeden weiteren Packungsring und achten Sie dabei darauf, die Verbindungen zwischen den Ringen zu versetzen, um Leckagen zu vermeiden.
Schritt 6: Installieren Sie die Stopfbuchse wieder
Sobald alle neuen Packungen eingebaut sind, bringen Sie die Stopfbuchse vorsichtig wieder an. Ziehen Sie die Muttern an der Stopfbuchse mit einem Schraubenschlüssel gleichmäßig an, um eine ordnungsgemäße Abdichtung sicherzustellen. Achten Sie darauf, die Stopfbuchse nicht zu fest anzuziehen, da dies die Packung oder den Ventilschaft beschädigen könnte.
Schritt 7: Testen Sie das Ventil
Öffnen Sie nach dem Wiedereinbau der Stopfbuchse das Ventil langsam, um auf Undichtigkeiten zu prüfen. Wenn keine Undichtigkeiten vorliegen, ist der Packungsaustauschvorgang abgeschlossen. Wenn Sie Undichtigkeiten feststellen, ziehen Sie die Stopfbuchse leicht an und testen Sie das Ventil erneut. Wenn die Undichtigkeiten bestehen bleiben, müssen Sie möglicherweise die Stopfbuchse entfernen und die Packungsinstallation auf etwaige Probleme überprüfen.
Tipps und Überlegungen
- Wählen Sie das richtige Verpackungsmaterial:Die Wahl des Packungsmaterials hängt von der Anwendung und den Betriebsbedingungen des Ventils ab. Graphitpackungen eignen sich für Hochtemperaturanwendungen, während PTFE-Packungen widerstandsfähiger gegen Chemikalien und Korrosion sind.
- Befolgen Sie die Anweisungen des Herstellers:Beachten Sie immer die Anweisungen des Herstellers des jeweiligen Ventils, an dem Sie arbeiten. Dadurch wird sichergestellt, dass Sie das richtige Verpackungsmaterial und die richtige Installationsmethode verwenden.
- Verwenden Sie die richtige Sicherheitsausrüstung:Bei Arbeiten an einem Ventil ist es wichtig, eine Schutzbrille und Handschuhe zu tragen, um sich vor möglichen Gefahren zu schützen.
- Überprüfen Sie das Ventil regelmäßig:Eine regelmäßige Inspektion des Ventils und seiner Packung kann dazu beitragen, Probleme frühzeitig zu erkennen und kostspielige Reparaturen oder Ausfallzeiten zu vermeiden.
Unser Sortiment an DN15-Absperrschiebern

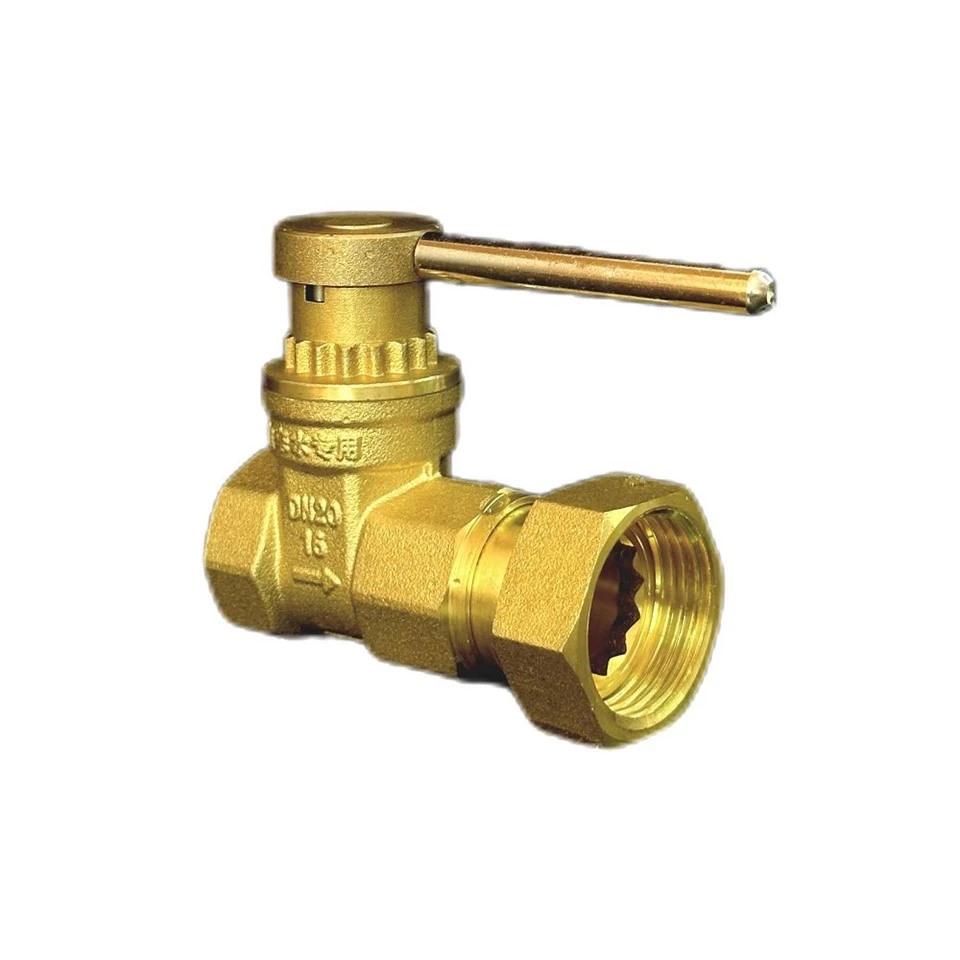

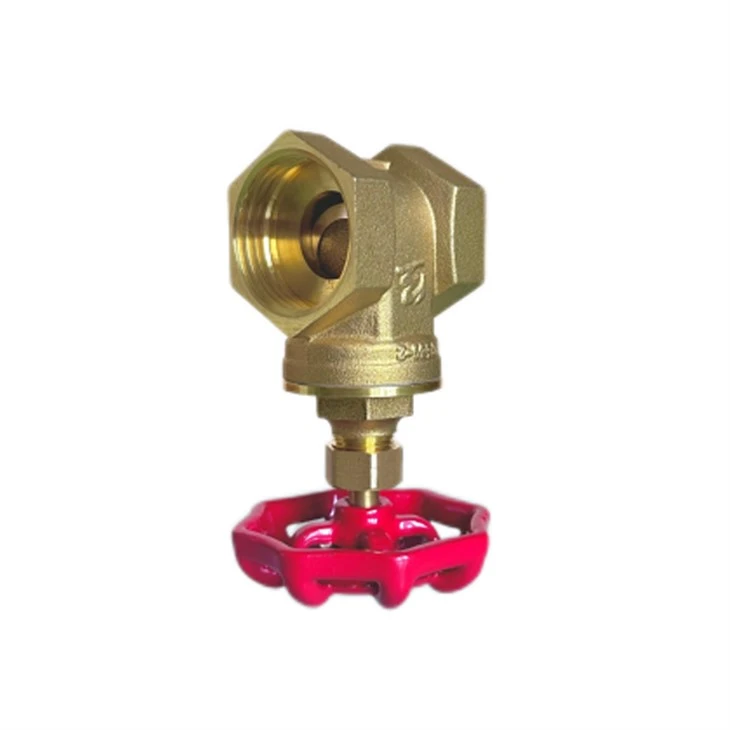

Als führender Anbieter von DN15-Absperrschiebern bieten wir eine breite Palette hochwertiger Absperrschieber an, um den Anforderungen verschiedener Branchen gerecht zu werden. UnserAnti-Interferenz-Absperrschieber aus Messingist darauf ausgelegt, zuverlässige Leistung in Anwendungen zu bieten, bei denen Interferenzen ein Problem darstellen. DerTechnischer Absperrschiebereignet sich für industrielle Anwendungen, die eine hohe Haltbarkeit und Präzision erfordern. Und unserMessing-Absperrschieber mit vollem Durchgangbietet ein vollständiges Port-Design für maximale Durchflusskapazität.
Kontaktieren Sie uns für Ihre Anforderungen an Absperrschieber
Wenn Sie einen DN15-Absperrschieber benötigen oder Fragen zum Austausch der Packung oder zur Wartung des Ventils haben, zögern Sie nicht, uns zu kontaktieren. Unser Expertenteam steht Ihnen mit den Informationen und der Unterstützung zur Seite, die Sie benötigen, um die richtige Wahl für Ihre Anwendung zu treffen. Ganz gleich, ob Sie ein kleines Unternehmen oder eine große Industrieanlage sind, wir verfügen über die Produkte und das Fachwissen, um Ihre Anforderungen zu erfüllen.
Referenzen
- Ventilhandbuch, von JS Tuzson
- Industrieventile: Auswahl, Installation und Wartung, von Richard W. Miller
